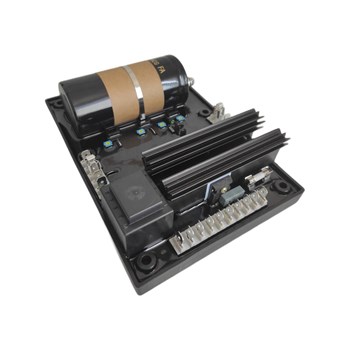

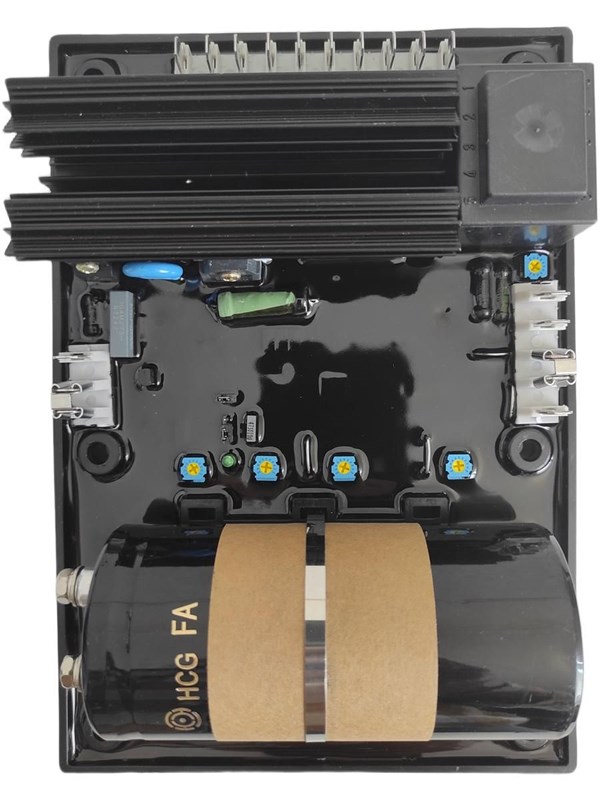

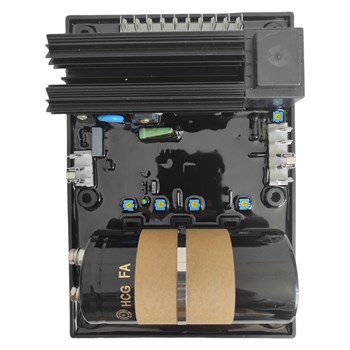

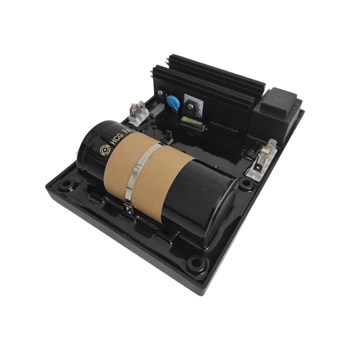

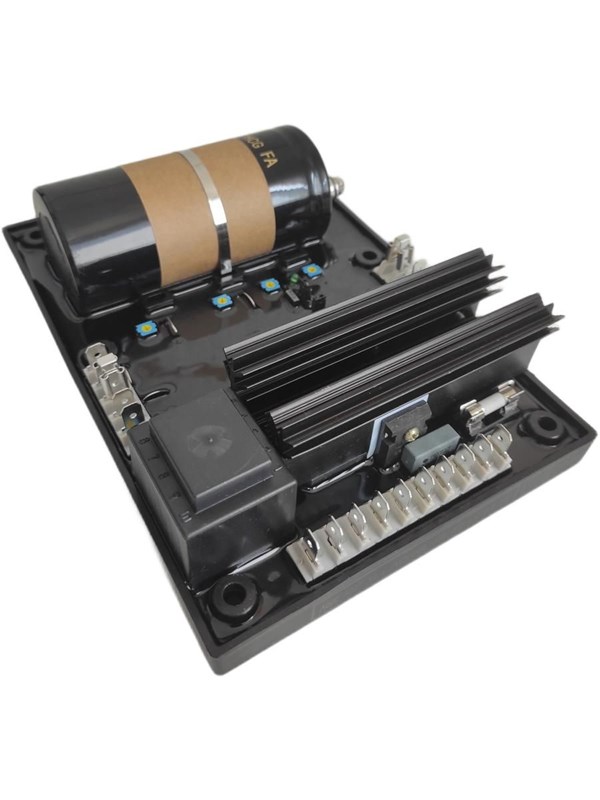

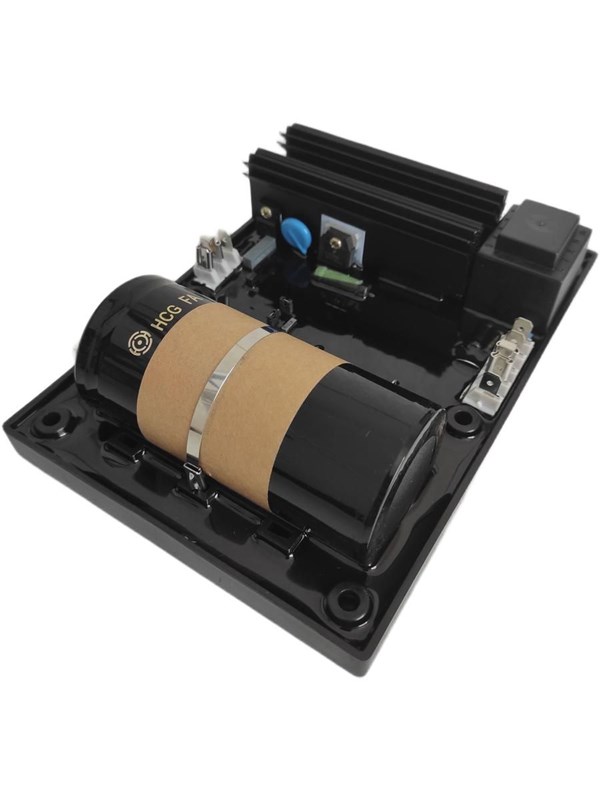

Автоматический регулятор напряжения, AVR R449

Регулятор напряжения R449, взаимозаменяем с регуляторами R450, R448 и R438.

Этим AVR комплектуются генераторы LSA с системой возбуждения A.R.E.P.,системой возбуждения PMG и системой возбуждения SHUNT.

A.R.E.P — система питания регулятора напряжения от дополнительных обмоток альтернатора, тем самым улучшающая характеристику напряжения для генератора переменного тока во время промежуточной нагрузки, например, во время запуска асинхронного двигателя.

PMG — система питания регулятора от дополнительного генератора на постоянных магнитах. встроенного в корпус альтернатора, тем самым эта система позволяет генератору выдерживать перегрузку по току короткого замыкания в 3 IN в течение 10 секунд.

SHUNT — система питания регулятора напряжения от силовой обмотки самого генератора. Данная система питания является самой простой и надежной, но имеет свои недоставки по току короткого замыкания и по току возбуждения во время промежуточных нагрузок. Регулятор напряжения имеет встроенную защиту LAM — она смягчает возбуждение генератора при резком сбросе или набросе нагрузки .

AVR R449 имеет встроенную регулировку по току возбуждения. Настройка ограничения данного тока возбуждения производится через потенциометр. Ограничение тока возбуждения действует в течение 10 с., затем ток возбуждения ограничивается 2А. Максимальное ограничение – 15А
